貼片電感器、電容器、電阻器怎么區(qū)分？我們用肉眼是很難分辨的，下面就讓我們頤特小編為你解答疑惑：

貼片電感器形狀是扁方形的，中間是個圓盤，里面可以看到線圈！

貼片電容器身上沒有標識，黃褐色，通常比同封裝的電阻厚，長方形狀！

貼片電阻器一般上面有數(shù)字表示阻值，另一面是白色瓷體，扁平長方形狀！

1.貼片電感器

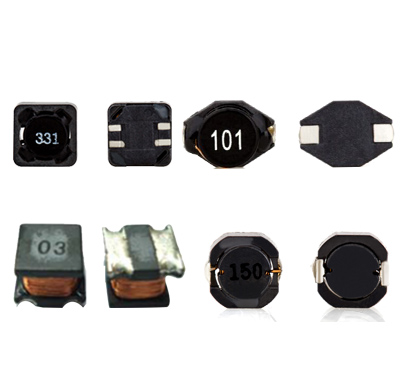

貼片電感器又叫片式電感器是將線繞在磁芯上，低電感時用陶瓷作磁芯，大電感時用鐵氧體作磁芯，再將繞組引出兩個電極，制作成貼片元件。按分類可以分為兩類普通貼片電感器和功率應用貼片電感器。常見的外形，如圖所示：

2.貼片電容器有兩種

片式鉭電解電容器：

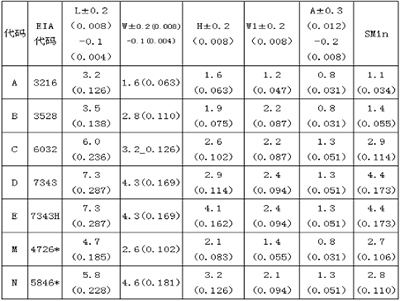

片式鉭電解電容器，容量超過0.33μF的表面組裝元件通常使用鉭電解電容器，優(yōu)點是響應速度快，內部為固體電解質。矩形鉭電解電容器有裸片型、模塑封裝型和端帽型三種類型。日本松下公司的TE系列矩形鉭電容的外型尺寸如圖。矩形鉭電解電容器的容量范圍在0.047~100μF，誤差范圍為±20%或±10%，額定耐壓值為4~35V。

片式鋁電解電容器

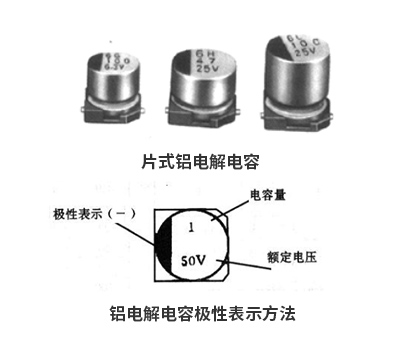

片式鋁電解電容器按外形可分為圓柱形、矩形兩種類型。按封裝形式可以分為金屬封裝形、樹脂封裝形，如圖所示。
