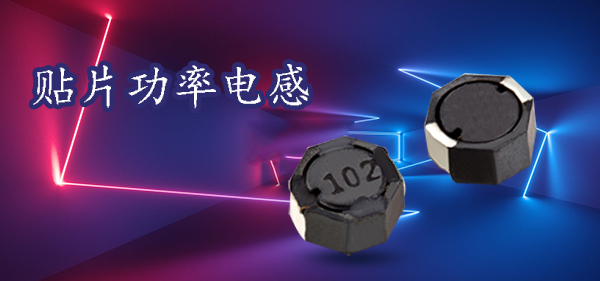

貼片電感又稱為:功率電感,大電流電感,又是貼片功率電感.
主要類型為開放式的ED類產品,

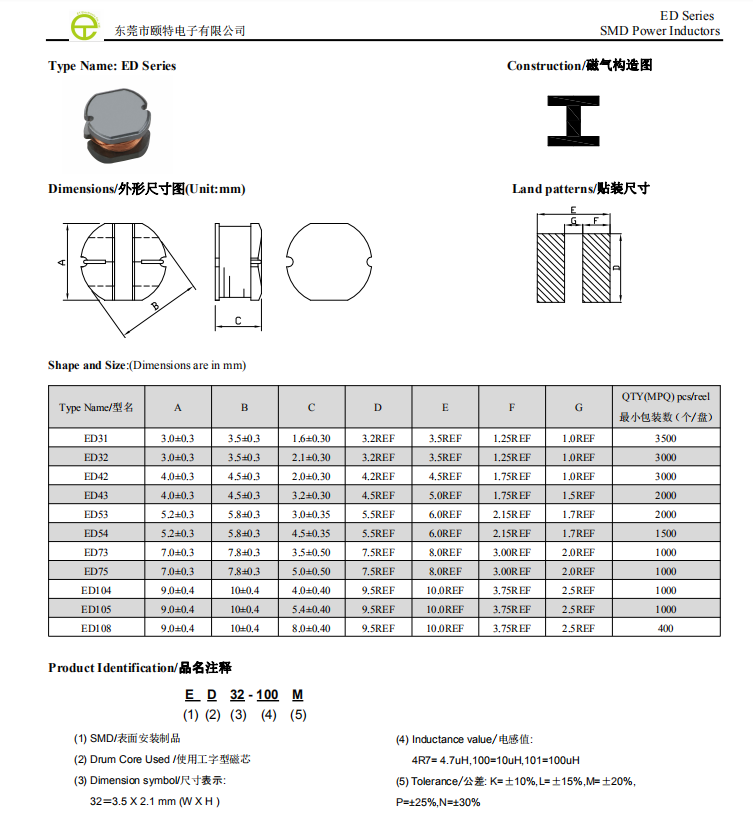

如產品貼片功率電感封裝尺寸封裝有:
ED32： 3.5x3.0x2.1mm
ED43： 4.5x4.0x3.2mm
ED54： 5.8x5.2x4.5mm
ED75： 7.8x7.0x5.0mm
ED105：10.4x9.4x5.4mm
ED108: 10.4*9.4*8.4MM
特殊大尺寸的:ED1307:13.3*13.3*7.3MM,這類產品的比較少用.
貼片功率電感封裝尺寸，這類的貼片電感的主要優點與特點是:表面貼裝高功率電感。小型化，高品質和低電阻之特性。主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器上。能提供卷軸包裝適用于表面自動貼裝。由于獨自的構造、線圈技術，實現了低直流阻抗和高容許電流；應用自動表面裝載；出色的焊接性和耐環境性；適用于回流焊；歐洲RoHS對應品；包括無鉛端子。
想了解更多貼片功率電感封裝尺寸歡迎咨詢！
