貼片功率電感嘯叫-主要原因的分析[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-03-10 08:46【大中小】

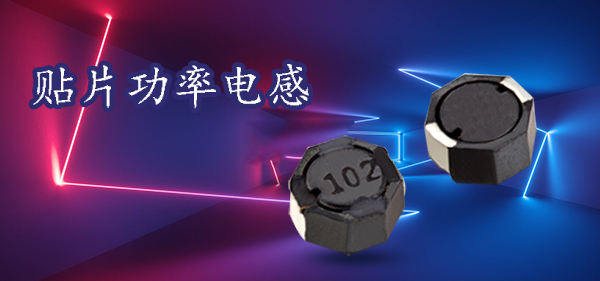

　　貼片功率電感是電子領域的重要電子元器件之一，被廣泛地使用于在筆記本電腦、平板電腦、智能手機、電視機以及車載電子設備等應用領域，在這些應用領域運行時，有時會聽到"嘰"的噪音。該現象稱為"嘯叫"，導致該現象出現的原因可能在于電感器等無源元件。電感器的嘯叫，其原因多種多樣，十分復雜。DC-DC轉換器等電源電路的主要元件——貼片功率電感嘯叫原因分析：

　　貼片功率電感嘯叫原因

　　間歇工作、頻率可變模式、負荷變動等可能導致人耳可聽頻率振動

　　聲波是在空氣中傳播的彈性波，人的聽覺可聽到大約20～20kHz頻率范圍的"聲音"。在DC-DC轉換器的功率電感器中，當流過人耳可聽范圍頻率的交流電流以及脈沖波時，電感器主體會發生振動，該現象稱為"線圈噪音"，有時也會被聽成嘯叫現象。

　　貼片功率電感嘯叫，隨著電子設備的功能不斷強化，DC-DC轉換器的功率電感器也成為了噪音發生源之一。DC-DC轉換器通過開關器件進行ON/OFF，由此產生脈沖狀電流。通過控制ON的時間長度(脈寬)，可得到電壓恒定的穩定直流電流。該方式稱為PWM(脈沖調幅)，其作為DC-DC轉換器的主流方式獲得廣泛使用。

　　但DC-DC轉換器的開關頻率較高，達到數100kHz～數MHz，由于該頻率振動超出了人耳可聽范圍，因此不會感受到噪音。

　　那么，為什么DC-DC轉換器的功率電感器會發出"嘰"的嘯叫呢？

　　可能的是以節省電池電力等為目的，讓DC-DC轉換器進行間歇工作的情況，或?qū)C-DC轉換器從PWM方式切換為PFM(脈沖調頻)方式，在頻率可變模式下運行的情況。
