繞線功率電感器結構和制作方法:

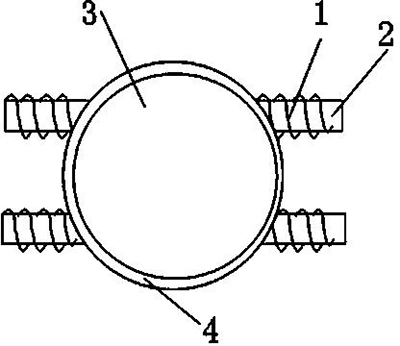

繞線功率電感器結構：

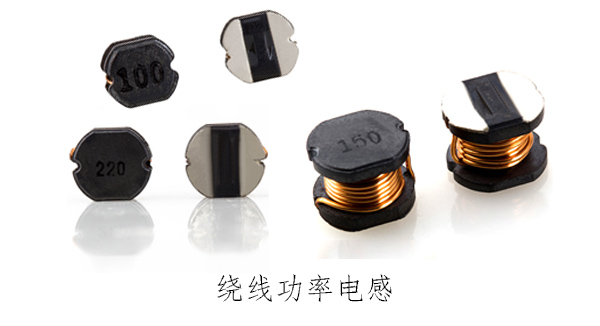

繞線功率電感器為工字型繞線涂膠型功率電感器，包括工字型磁芯、線圈繞組及其表面的涂膠層。工字型磁芯是鐵系金屬合金軟磁粉制作的磁芯；線圈繞組是扁平線對繞方式制作的對繞扁平漆包線繞組；涂膠層是鐵系金屬合金軟磁環氧樹脂體系磁膠層。制造方法包括采用鐵系金屬合金軟磁粉制作工字型磁芯，且在工字型磁芯的葉擺側面采用濺射方式制作截面為L型的濺射金屬化層、采用對繞的方式將扁平漆包線繞制在工字型磁芯的中柱上制作對繞扁平漆包線繞組、將對繞扁平漆包線繞組的線尾與截面為L型的金屬化層點焊接連接成電極，以及采用點膠裝置在熔接線尾后的對繞扁平漆包線繞組表面涂覆磁性膠水制作磁膠層。
繞線功率電感器制作方法：
制作方法步驟如下：1)制作磁芯；2)制作繞組；3)焊接電極；4)制作涂膠層；5)烘烤；其特征在于：所述步驟1)是采用鐵系金屬合金軟磁粉制作工字型磁芯，且在工字型磁芯的葉擺側面采用濺射方式制作截面為L型的濺射金屬化層；所述步驟2)是采用對繞的方式將扁平漆包線繞制在工字型磁芯的中柱上制作對繞扁平漆包線繞組；所述步驟3)是采用超聲波焊接、電阻焊接和激光焊接中的一種將對繞扁平漆包線繞組的線尾與截面為L型的金屬化層點焊接連接成電極；所述步驟4)是采用點膠裝置在熔接線尾后的對繞扁平漆包線繞組表面涂覆磁性膠水制作磁膠層。
