繞線貼片電感結構組成部分？

繞線貼片電感結構主要由骨架，繞線以及磁性材料組合而成。

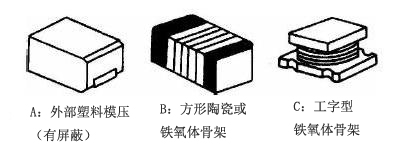

A型是內部有骨架繞線，外部有磁性材料屏蔽，經塑料模壓封裝的結構；B型是用長方形骨架繞線而成（骨架有陶瓷骨架或鐵氧體骨架），兩端頭供焊接用；C型為工字型陶瓷、鋁或鐵氧體骨架，焊接部分在骨架底部。

繞線貼片電感結構特點是？

A型結構有磁屏蔽，與其他電感之間相互影響小，可高密度安裝；B型尺寸最小，C型尺寸最大。繞線貼片電感器的工作頻率主要取決于骨架材料。例如，采用空心或鋁骨架的電感器是高頻電感器，采用鐵氧體的骨架則為中、低頻電感器。

繞線電感用什么線？

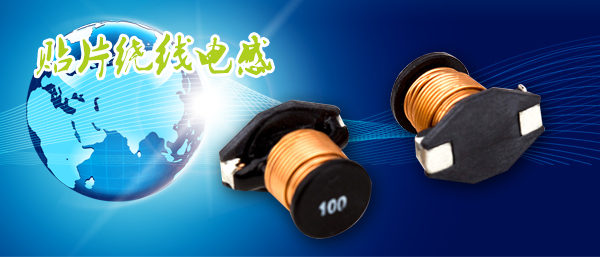

繞線貼片電感器是用漆包線繞在骨架上做成的，根據不同的骨架材料，不同的匝數而有不同的電感量及Q值。

想要了解更多繞線貼片電感，歡迎咨詢！
